微波毫米波器件、组件及集成电路正朝着高频、大功率、小型化和高集成度方向发展，这对封装环节提出了同时解决高频信号传输、散热、气密封装、尺寸重量和可靠性等多重要求的挑战。作为专注于微波毫米波及各类半导体器（组）件、集成电路封装用外壳、基板及相关产品技术研究、产品开发与生产经营的企业，芯脉实业（CHIPS PLUSE）在陶瓷封装外壳领域形成了较为系统的产品布局，覆盖Al₂O₃类产品体系下的微波器件陶瓷封装外壳系列，为客户提供从功率器件到多芯片系统的封装支撑。
一、行业痛点与封装需求
微波功率器件在保证射频传输性能的同时，还需解决散热问题，并兼容不同引出端数量和封帽形式。固态功率器件的应用场景，如4G/5G无线通讯基站、数字电视广播发射塔、放射体检医疗器械、雷达发射机等，均对大功率射频器件的封装可靠性和散热能力提出较高要求。与此同时，微波单片电路、多芯片系统级模块的封装则更强调尺寸小、重量轻、高频性能优异，并需兼顾不同散热和封帽需求。
二、微波器件陶瓷封装外壳产品矩阵
芯脉实业在Al₂O₃类产品中的微波器件陶瓷封装外壳系列，主要包含以下四类产品：

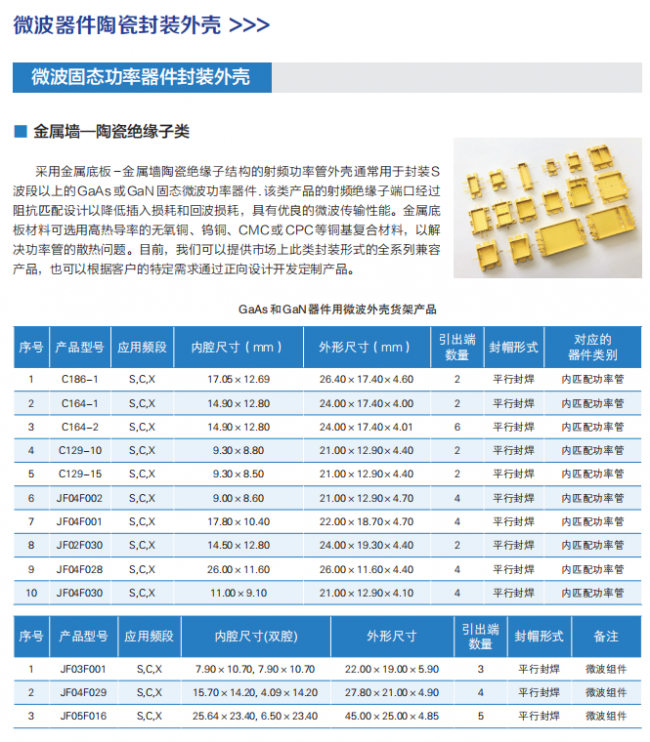

（一）微波固态功率器件封装外壳
该产品用于S波段以上GaAs或GaN固态微波功率器件的金属墙-陶瓷绝缘子外壳，以及P、L、S波段硅LDMOS和GaN微波功率器件的陶瓷墙外壳。其射频绝缘子端口经阻抗匹配设计以降低插入损耗和回波损耗；金属底板可采用无氧铜、钨铜、CMC或CPC等高热导率材料，兼顾射频传输性能与散热需求。产品货架系列涵盖应用频段为S、C、X波段的GaAs和GaN器件用微波外壳，以及双腔产品、P/L/S波段硅LDMOS功率管和GaN微波功率器件外壳、硅VDMOS功率器件外壳等多个系列，封帽形式以平行封焊为主。
（二）微波单片电路CQFN陶瓷封装外壳
该系列为陶瓷四边无引线表贴外壳，采用侧壁挂孔或内部填孔的垂直信号传输结构，可用于控制信号或射频信号封装。产品可传输DC~40GHz控制或射频信号，常用引出端节距为1.27mm、0.65mm、0.5mm等，芯区接地方式可选金属化接地或金属热沉接地，封帽形式包括平行缝焊、合金熔封等。该系列产品型号丰富，涵盖从CQFN08到CQFN68等多种引脚数量及外形尺寸，部分型号带有热沉结构，以适配不同散热与频段需求。
（三）SIP多芯片器件陶瓷封装外壳
该产品采用基板集成一体化技术和三维封装结构，满足系统及子系统封装需求，封装形式覆盖CQFN、CDIP、CPGA等多种引出方式，结构紧凑、集成度较高。产品型号如CMCP48系列可实现0.8~18GHz射频频率传输，CMCP32-1型号可支持DC~40GHz频段，同时覆盖CDIP、CPGA等直插与针栅阵列类型，适配不同系统集成需求。
（四）微波两端器件陶瓷外壳
该类产品由陶瓷体与金属引线焊接构成，分为同轴类和表贴类两种结构形式，适用于高频低噪声器件的封装，频率可到Ka波段。产品具有体积小、重量轻、频率性能良好、可靠性较高、易于安装等特点，型号涵盖ST25、ST28、ST29、ST32等表贴类产品以及T1210、T122、T182等系列同轴类产品，封帽形式包括金锡封帽和储能焊两种工艺路线。
三、技术支撑与定制能力
在上述产品体系之外，芯脉实业的微波器件陶瓷封装产品普遍强调两方面能力：一是参数的工程化验证，例如引线拉力、引脚疲劳、平整度、绝缘电阻、气密性等指标均有明确的测试依据，确保产品在复杂工况下的稳定表现；二是结构与尺寸的定制空间，无论是法兰长宽、安装孔距、瓷框尺寸，还是引脚数量与节距，均可按客户器件规格进行适配，这使得企业能够为新老客户提供较为完整的封装解决方案，而不限制单一规格产品的供应。
四、应用场景覆盖
依托上述产品矩阵，芯脉实业的微波器件陶瓷封装外壳广泛应用于各类微波毫米波器（组）件、集成电路封装等场景。其中，固态功率器件封装外壳面向4G/5G通信基站、广播发射及雷达发射等大功率应用；CQFN类封装满足DC~40GHz频段的小型化表贴需求；SIP多芯片封装适配系统及子系统的高密度集成需求；两端器件陶瓷外壳则服务于高频低噪声器件的可靠封装。
综合来看，芯脉实业围绕微波器件陶瓷封装外壳形成了从功率器件到系统级集成的产品序列，并在材料选择、结构定制、工艺适配等方面积累了较为系统的技术实践，能够为微波毫米波及半导体封装领域的客户提供贴合实际工况的产品选择与技术支持。
